Report Editor: een relatie overzicht maken

In dit artikel zullen we uitleggen hoe je door middel van de rapportage tool in BlueDolphin een overzicht kan krijgen van relaties die actief zijn in jullie omgeving. Om dit overzicht te maken kun je de volgende stappen volgen:

1. Ga naar Rapportages

2.

   Klik op () en maak een rapport aan

3.

   Selecteer de Velden

   • Bij OBJECTS de Title en Archimate type
   • Bij RELATIONS de NAME en TYPE
   • Bij RELATED OBJECTS de Title en Archimate Type
4. Zet Sample data in Full Data

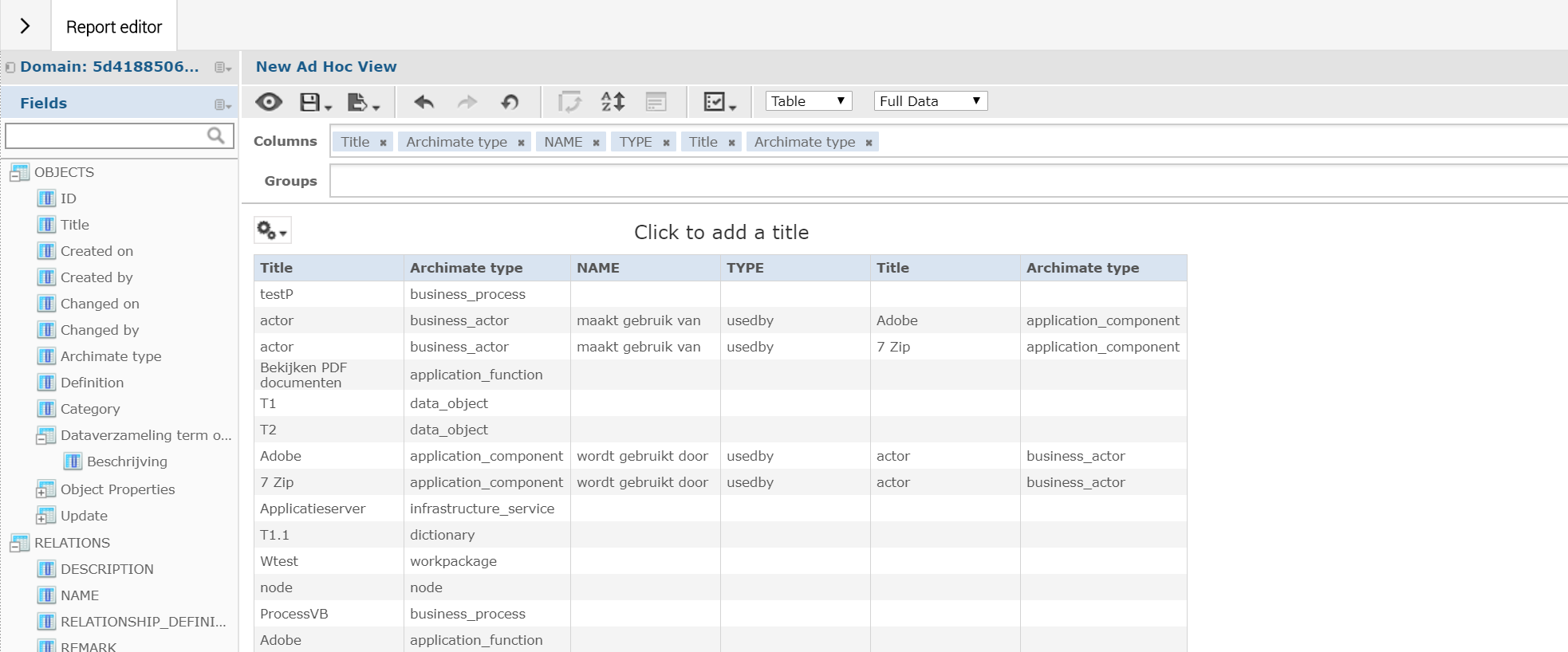

Als je deze stappen hebt gezet zou je een rapportage moeten zien die lijkt op dit voorbeeld:

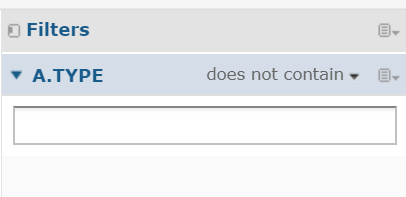

        5.  In het voorbeeld zie je nu nog objecten die geen relatie hebben met andere objecten. Deze kun                 je er als volgt uit filteren: Filter op TYPE van relatie. Gebruik een "does not contain" en voer een                 "spatie" in. Het filter zal er als volgt uit zien:

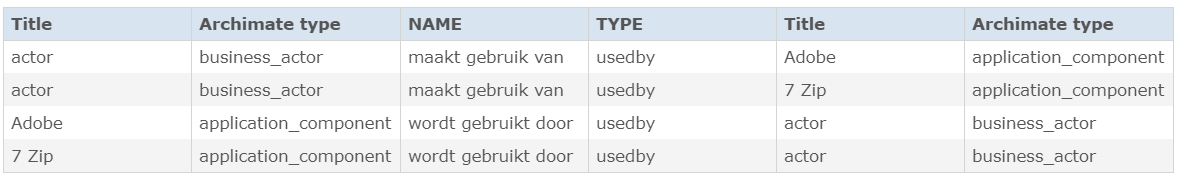

BlueDolphin geeft je hierdoor een lijst terug waarin het Veld "TYPE" gevuld moet zijn. Hierdoor krijg je dus alle relatie te zien die actief zijn in de omgeving:

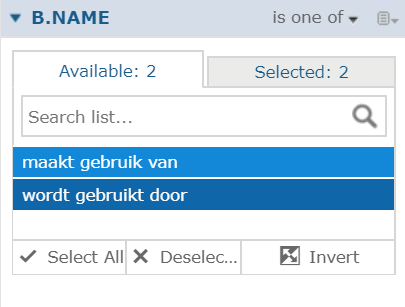

Vervolgens kun je op NAME een "is-one-of" filter creëren waardoor je per relatie label kunt zien tussen welke objecten deze relaties liggen.

In het Filter kun je alle mogelijke relatie labels aan en uit selecteren, zodat je een mooi overzicht kunt krijgen van het filter. Dit rapport valt uiteindelijk ook te downloaden.
