Conditionele opmaak objecten

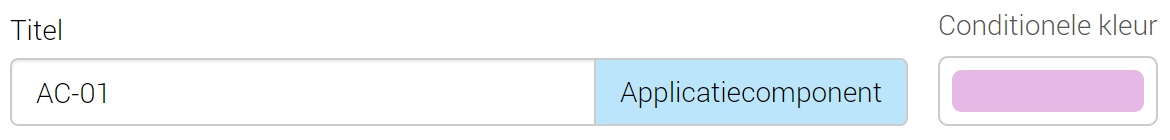

Elk object type heeft een vaste eigen kleur, denk hierbij aan de blauwe kleur van een applicatiecomponent . Door op de werkset op een object te klikken, kan je via de objectviewer aan de rechterkant terugvinden welke conditionele kleur een object heeft.

Door gebruik te maken van een conditionele opmaak bij een object kan je de relatie weergeven tussen objecten op een werkset.

Je stelt een conditie in via het icoontje van de conditionele opmaak .  Via het dropdown menu kan je een nieuw conditie maken met het plusje. Als je een nieuwe conditie aanmaakt, krijg je het volgende scherm te zien:

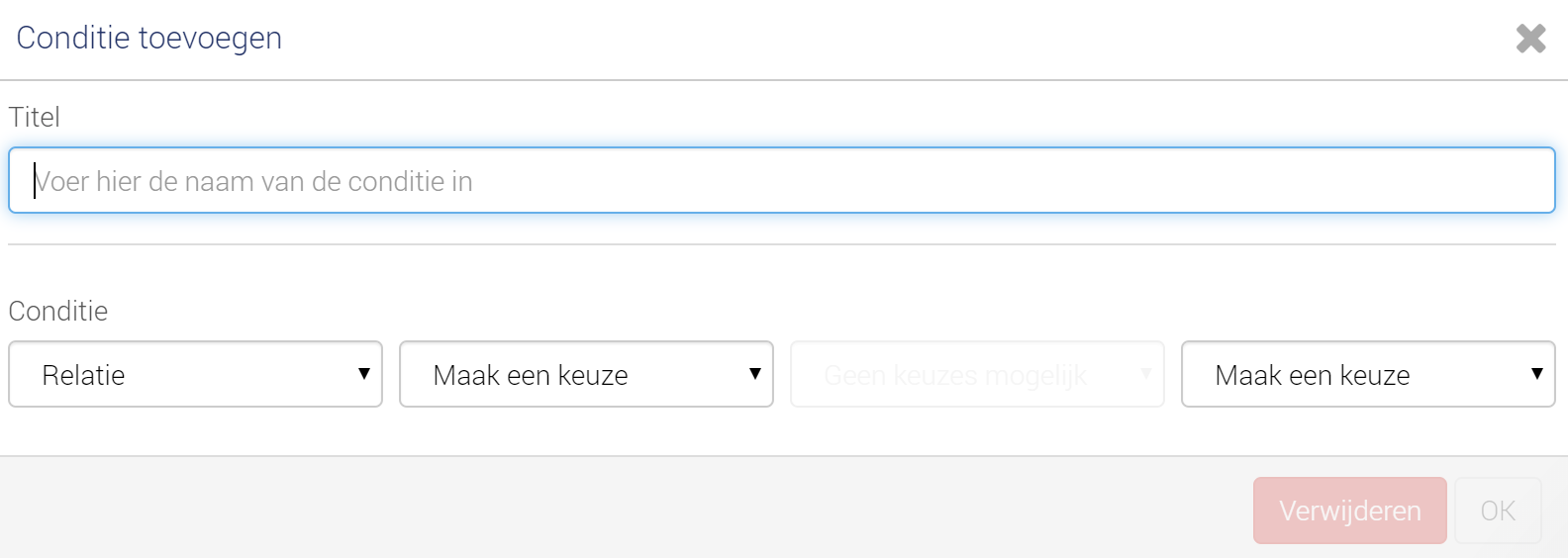

Bij titel voer je een naam voor de conditie in. In het geval van een conditionele opmaak bij een object kies je bij het eerste veld onder het kopje conditie via het dropdown-menu voor 'Relatie' Het scherm ziet er daarna als volgt uit:

In het tweede en vierde veld kies je voor een specifiek object of je kiest voor alle objecten. Via het derde veld kies je de relatie tussen het object of de objecten.

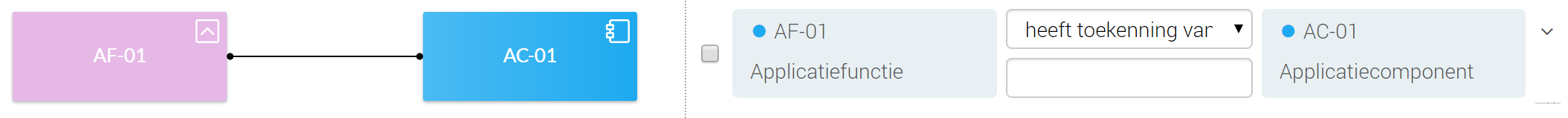

Eerder was al te zien dat object AC-01 de volgende conditionele kleur heeft: . In onderstaand voorbeeld heeft AF-01 de relatie 'heeft toekenning van' met AC-01. Als op basis van die relatie een conditionele opmaak wordt aangemaakt, ziet dat er als volgt uit op de werkset:

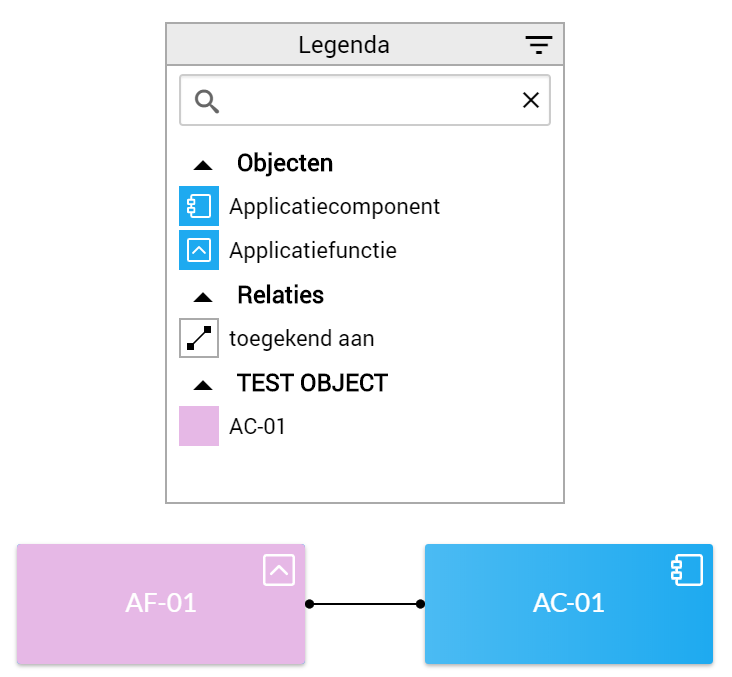

Als een conditionele opmaak aanstaat, kan je dat zien via de legenda. Je kan deze openen via het volgende icoontje

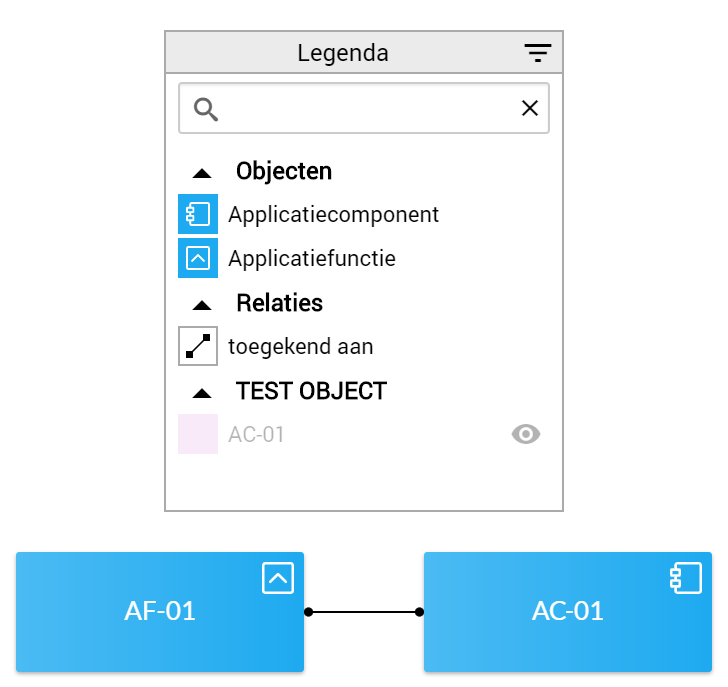

Door met je muis over de elementen in de legenda te gaan, ontstaat er een oogje zoals te zien is op onderstaande afbeelding. Door op het oogje te klikken, kan je elementen tijdelijk aan of uit zetten.

Als je op het vakje onder 'Conditionele kleur' klikt, kan de kleur gewijzigd worden.

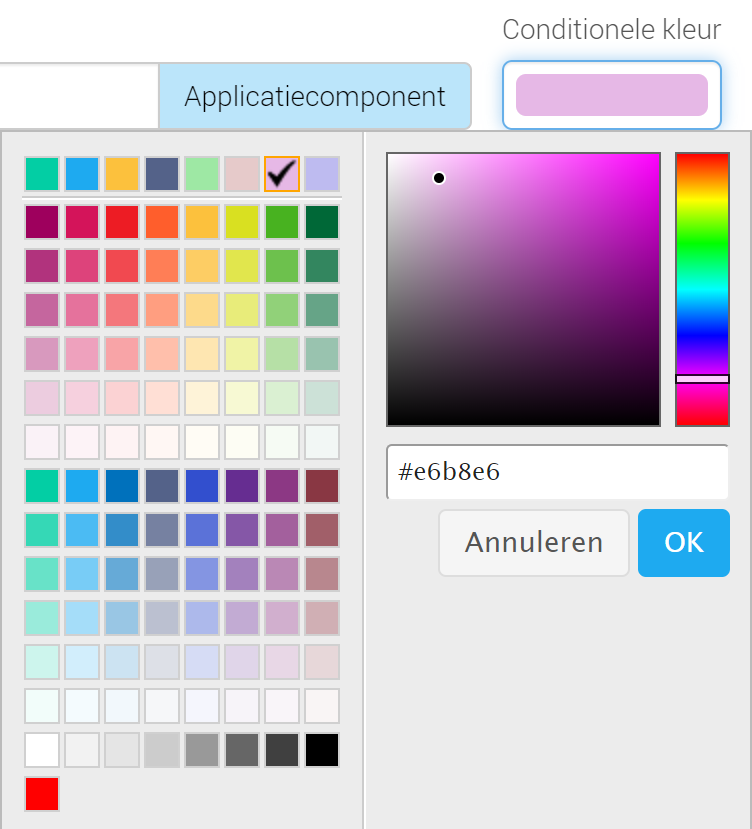

De kleur kan veranderd worden in een vastgestelde kleur of de kleur kan gemaakt worden via het kleurenpalet.  Het wijzigingen van de kleur die aan een object wordt gegeven, kan alleen als je machtigingen hebt op het object.
