Object toevoegen – BlueDolphin

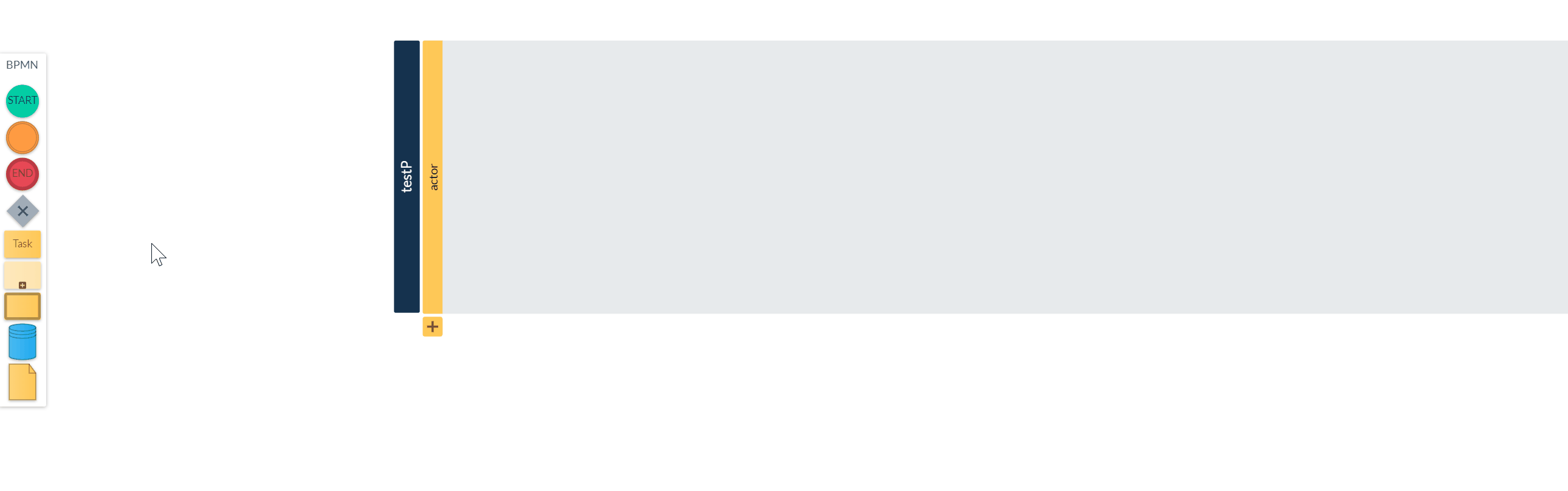

Objecten voeg je toe door vanuit de onderstaande balk een BPMN object slepen naar de bruikbare swimlane:

Op het moment dat je een object hebt toegevoegd ontstaan er meerder opties:

Actie	Beschrijving
	Hiermee kan je het BPMN element koppelen aan een Archimate object uit de database. Handig voor: - Laten zien welk Archimate 'Business Proces' bedoeld wordt met een BPMN Call Activity. - Laten zien welk Applicatie gebruikt wordt door een BPMN taak
	Met deze knop kan je De markers op een BPMN element aan/uit zetten De type van een element aanpassen:
	Hiermee kan je snel verder tekenen. Als je een keuze maakt uit het opengeklapte menu, dan zal het systeem een nieuw element van het aangeklikte type op de werkset zetten en automatisch een sequenceflow er naar toe leggen vanaf het huidige element.
	Relatie tool. Met deze actie kan je via de relatie tool een flow leggen naar een ander element.
	Element verwijderen. Met deze actie kan je het geselecteerde element verwijderen.

BPMN werksets

Actie	Omschrijving
Open object	Als het BPMN gekoppeld is aan een Archimate object, dan wordt dat object geopend. Je verlaat de werkset.
